Aula nº6 - Extrude entre outros comandos em Autocad

21 de Abril de 2020

 .Modos de execução do Extrude e outros comandos em Autocad

      Começámos por desenhar uma figura com o comando Pline, para experimentarmos os vários modos de execução do Extrude.

      -Extrude utilização normal:

      -Extrude com a figura base já inclinada:

      -Extrude by direction (D), onde é necessário criar primeiro uma linha desde a figura base com a direção com que pretendemos que o extrude seja feito:

      -Extrude by taper angle (T), onde, após a escolha do comando, temos que indicar o ângulo de afunilamento que pretendemos que o sólido obtenha:

      De seguida, com o comando Region demos interior/corpo a duas das figuras desenhadas inicialmente (tornando-as em "regiões") pois, para utilizar o Subtract e retirarmos uma figura à outra, estas teriam que ser superfícies, não poderiam ser compostas apenas por uma linha.

      Utilizando a figura produzida como base, construímos um prisma com o Extrude.

      De seguida desenhámos um Arc e dois cilindros. Demos altura ao arc para experimentar o comando Thicken, utilizado para dar espessura a uma superfície. Os dois cilindros foram utilizados para rever o comando Subtract, falado na aula anterior.

      Com o auxilio do comando Edgesurf, construímos uma parabolóide hiperbólica e com o Thicken demos-lhe espessura.

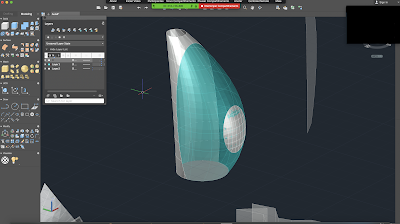

      Utilizámos ainda nesta aula o comando Loft, que cria um sólido ou uma superfície pela adaptação de um conjunto de duas ou várias secções de curvas, para então, com auxílio dos comandos Thicken e Subtract e mudando cores e transparências, criar um sólido que fosse semelhante a um edifício.
